冷却塔结构特点

  ●外形漂亮
  外形尺寸小、重量轻，充分利用空间，占地节省。外型美观整齐。
  ●轻质高强
  塔体采用玻璃纤维强化聚酯树脂材料（FRP）复合材料和轻质高强度新型材料制作，能经受里氏8级地震，12级台风袭击，雪载荷大于200kg/m2。
  ●噪声最小
  采用国内先进技术低噪音轴流送风机和的淋水消声技术，噪声指数处于同行水平。
  ●高品质填料
  的助燃填料，采用硬质氯乙烯（PVC）板材，经过特殊压纹加工，内侧（风扇侧）边缘处一体成型的挡液板。更大限度地提高了水和空气的热交换性能，将水的飘逸降至最低。而且坚固耐用，耐热温度标准为50℃。具有极佳的环保性能。
  ●可靠耐用各项主配件均采用热浸镀锌处理，防腐性能好，使用寿命高于同类产品。
  ●的设计
  1）进水系统、散水系统、集水系统及散热填充材均经科学方法计算，严谨设计，使水流畅，不易结垢阻塞。
  2）经特殊设计试验成功之真空成形散热材，热交换效果极佳，散热材具备特殊导流设计，能防止水花外溅，仅沿散热材往下流。
  3）采用顺风板将入风加以整流，使其流畅主，且具有良好之档水功能。

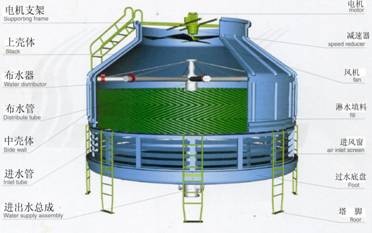

  冷却塔结构图

  设备外形图（实物+结构图）

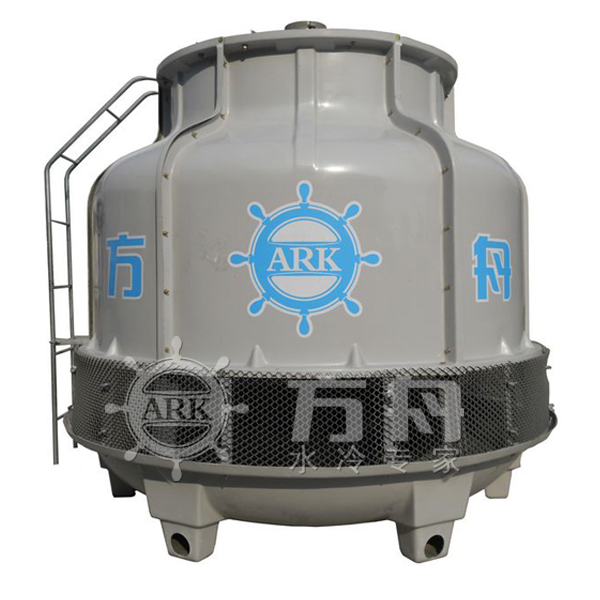

  实体图：

  开式冷却塔结构特点的详细说明

  （1）、冷却系统
  散热片（台湾企业——台塑南亚）
  采用硬质PVC布，以热压成型或真空成型所制成，耐腐蚀以及生物性的侵蚀；的三维空间三次折向孔窝式设计，具有极高的收水效率和极低的空气阻力，将漂水损失控制到小于循环水量的0.0005%，限度地节约水资源，防止军团病菌的传播。

  （2）、散水系统
  方形塔采用独有的溢流式装置及喷头布置手段，使冷却水在系统不同的负荷下（冷却水流量会发生变化），都能实现平稳、均匀布水，达到系统节能要求。

  （3）、风动系统
  电机
  全封闭风冷式冷却塔专用电机，防护等级IP55，绝缘等级F级，适用380V/3Φ/50Hz电源。
  风叶
  铝合金材质，质量轻，强度高，风量大，低转速运行、能耗低，噪音小，使用寿命长。角度可根据运行负荷随意调整，更大程度运用额定功率并达到更佳运行状态。

  （4）、本体结构
  壳体（美国企业——亚什兰）
  采用进口耐腐蚀内含抗紫外线稳定剂的耐候胶衣及色种，色泽均匀、难褪色、抗老化，表面光洁如镜。圆形塔瓶装设计，方形塔采用圆角条纹形表面设计，不反光，避免光污染。

  施工方案

  1.甲方提供现场安装条件：
  （1）、按我方提供的设备基础图按尺寸作好基础；
  （2）、提供足够的安装空间和安装条件，电源，连接管路、通用工具，现场协助人员及调度人员等。
  2.设备安装我公司派人到现场技术指导。
  3.施工过程：
  （1）、设备材料到位后现场组装，上下箱体现场装接、水管对接、水泵安装就位等。
  （2）、配合与甲方的现场管路对接，法兰连接
  （3）、控制仪器、仪表和整个控制系统的安装。
  （4）、整个流程安装完毕后开车调试。

  操作培训

  设备调试完毕进行现场操作人员工作培训包括以下内容：

  1、冷却塔设备原理及运行方式讲解
  2、核心部件及主要操作部件使用及维护
  3、各部件维护保养周期
  4、各部件维护保养办法
  5、出现问题处理解决方案
  6、操作人员考试考核
  7、运行周期内回访

  主要质量控制点、保证措施和验收

  主要质量控制点：

  （1）通过ISO9001-2008版质量体系认证。
  （2）严格的四道质量检验关，符合Q/320211AT01-2007企业标准。
  （3）本系列产品已经国家知识产权局注册备案，号03316122-4。
  （4）以美国C.T.I.冷却塔性能认证为生产标准，已通过认证。

  C.T.I.即为COOLINGTECHNOLOGIESINSTITUTE冷却技术协会，是全球最权威的冷却塔技术机构。CTI认证，代表100%换热容量和性能保证，是冷却塔性能保证的权威标志。任何冷却塔，要获得CTI认证，必须满足下列三个条件：

  1）冷却塔制造厂拥有经过CTI认定合格的设备性能测试室；
  2）CTI指定之独立测试机构，对工厂产品进行全面性能测试，结果与产品样本标定的性能相符，CTI公布该型号产品获得认证；
  3）对获得认证之设备型号，CTI每年度将继续到制造厂，对生产线上的实际产品（而非工厂提供的样机）进行突然抽查，不达标者，将取消CTI认证资格。
  4）CTI认证针对具体工厂具体生产线具体型号产品而言，同公司同型号不同产地生产的产品都不是认证产品，不能说明热力性能得到CTI证。

  服务承诺

  用户满意不仅仅只是提供好产品，方舟的服务中还包括安装、质量跟踪和保修三大举措，在方舟的客户服务中心还储存客户档案资料，需求资讯，每一个细微处均替用户着想，为用户解除后顾之忧。

  1、免费为顾客提供操作培训和设备调试，并提供开机前与休机前的技术指导，在设备使用期间提供全程的技术服务与支持。
  2、货物的数量、质量或技术规范与合同不符，或证实货物是有缺陷的，供方在收到通知后免费维修或更换有缺陷的货物或部件。
  3、设备投入运行后，质保期内发生零部件损坏及质量问题，供方免费进行调妥善处理直至用户满意；在质保期外，收零部件成本费。
  4、发生操作或其他有关的影响冷却塔系统正常运行的情况，我方在接到报告后，1小时内立即给予答复及提出解决办法。
  5、提供冷却塔在环保、节能等方面的最新技术免费供顾客选择使用，在设备寿命周期内应免费对设备使用软件进行升级更新。
  6、卖方负责对用户人员进行系统的免费技术培训，内容包括设备原理、故障判断和维护维修等。
  7、定期例行检查和维修服务。
  8、产品终生服务制，质保期后成本价供应配件。
  9.我方负责指导设备的安装（机械连接、电气连接、设备整体之调整、设备各项功能测试）、负责调试和试运行的现场支持及现场技术培训等工作。
