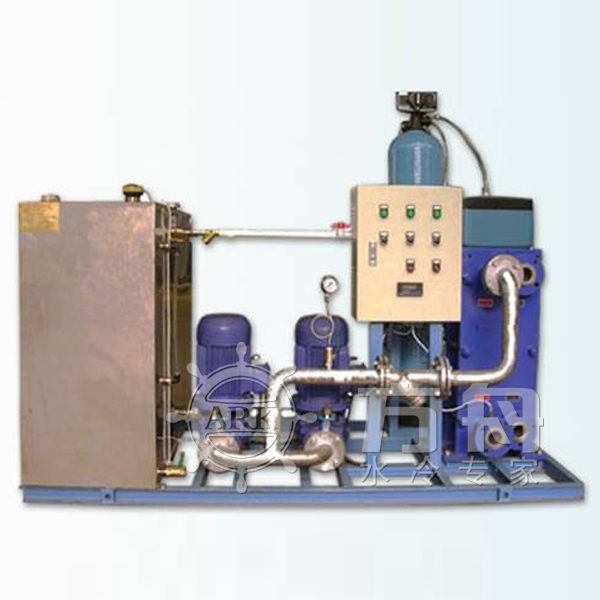

一、水-水冷却机组的原理
水-水冷却机是由一组波纹金属板组成,板上有孔,供传热的两种液体通过。金属板片安装在一个侧面有固定板和活动压紧板的框架内,并用夹紧螺栓夹紧。板片上装有密封垫片,将流体通道密封,并引导流体交替地流至各自的通道内。流体的流量、物理性质,压力降和温度差决定了板片的数量和尺寸。波纹板不仅提高了湍流程度,并且形成许多支撑点,足以承受介质间的压力差。
金属板和活动压紧板悬挂在上导杆上并由下导杆定位,而杆端则固定在支撑柱上,但如果其中一种液体或两种液体在换热器内不止通过一次,则接口应开在固定板和活动压紧板上。

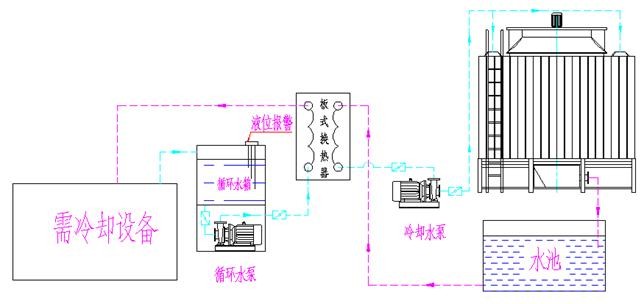

水-水冷却机组工作原理图
二、水水冷却机组的主要特点
(1)体积小、占地面积少。板式换热器占地面积为同样换热能力的列管换热器的30%左右,若与淋洒式的排管冷却器相比就更优越。
(2)传热效率高。板式换热器能使两种热交换流体处于较低的流速下,增强扰动,激起湍流,从而强化传热,传热系数值K可达16720J/(m2•h•℃)(水对水),较之列管换热器高2~4倍。
(3)组装灵活。当生产上要求改变工艺条件和产量时,板式换热器只要增减板片数量或改变板片组装流程通道形式,即可满足要求。
(4)金属消耗量低。板式换热器的板片每平方米消耗金属为8kg左右,而同样参数的螺旋板式换热器则需要20kg左右,其他管壳式换热器就更多了。
(5)热损失小。板式换热器由于仅是板片周围边暴露在大气中,所以热损失仅1%左右,不需要采用保温层。
(6)拆卸、清洗、检修方便。对于容易结垢的介质,一方面由于板式换热器中的介质有激烈的湍流,其湍流临界雷诺数比一般列管式换热器低10倍左右,因而不易结垢。另一方面板片均可拆卸,便于清洗。

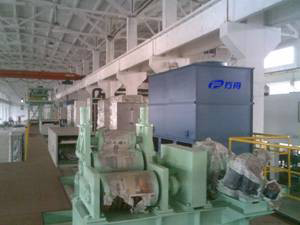

用户设备后只需在我方技术人员指导下,将进、出水两管路一连接,就可以马上投入使用,这极大的节省了技术人员和公司领导精力。

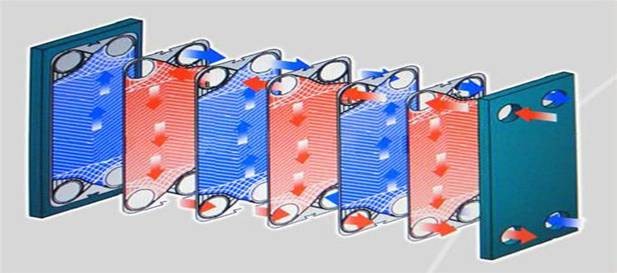

板式换热器内部流动形式
三、生产周期
备注:设备的正常制造周期30天,如用户有特殊要求,另行协商。
四、提供的服务
→技术服务:
1)指导安装,免费调试。
2)提供技术图纸:平面布置图、电气原理图、电气接线图、使用说明书等等
3)培训:现场免费培训操作人员1~2名
→售后服务:
1)设备保修一年、终身维修。
2)长年优惠提供各种备件。
3)24小时响应客户要求,48小时提出处理意见,72小时到达现场。
五、质量保证措施
1、通过ISO9001-2000版质量体系认证。
2、严格的四道质量检验关,符合Q/320211AT01-2004企业标准。
3、本系列产品已经国家知识产权局注册备案,号03316122-4。未经我公司授权,任何单位与个人仿冒,均属侵权行为。
