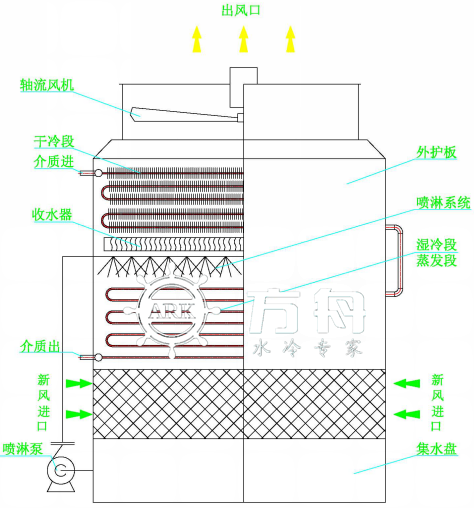

蒸发式空冷器运行原理图

















蒸发式空冷器运行原理：蒸发式空冷器（干湿空冷器）是将湿式空冷与蒸发冷、传热与传质过程融为一体的新型节能换热设备。在蒸发式冷凝器（冷却器）的基础上增加预冷段换热器，高温介质在进入冷凝盘管（湿冷段或蒸发段）前，先通过翅片干冷段，利用从盘管排出的低温湿空气对其进行大风量大温差的冷却，使翅片管内的高温介质得到预冷后再进入冷凝盘管，喷淋水由喷淋水泵送至冷凝盘管上部的喷淋系统，将喷淋水均为的喷淋到冷凝盘管表面，喷淋水完全覆盖在盘管表面形成水膜，盘管内的高温介质与盘管外的水和空气进行热交换，轴流风机强制空气通过冷凝盘管和喷淋水，管外喷淋水蒸发吸热，部分喷淋水变成水蒸气蒸发吸走热量，热空气中的水和未蒸发的水被挡水板（收水器）截住落入水盘，由水泵再循环至喷淋水系统，喷淋到盘管表面，如此进行循环冷却。散失到空气中的水由水位调节器控制补充。





蒸发式空冷器产品特点：





1、 将水的蒸发与空气冷却、传热与传质过程融为一体，利用空气冷却的翅片预冷段和水膜蒸发段相结合强化换热。





2、 系统整体投资费用少，运行故障少，维护检修时间短、运行费用低。





3、 可以一次实现工艺流体的冷凝和冷却，不必再装设其它的冷却装置和凉水塔。





4、 合理的热负荷配比，对入口介质先采取有效预冷措施；避开管外结垢敏感区大大减缓蒸发段结垢现象。





5、 空冷、蒸发冷多元组合，适用范围广，除雾防垢性能好，冬季可实现无水干运行，极大地节约水耗和运行费用。





6、 运用变频等自动控制技术，工艺指标控制精确。





7、 盘管束进行柔性化设计，有效消除设备制造及运行过程中的热应力。





8、 模块化设计，制造、安装、检修、维护方便。

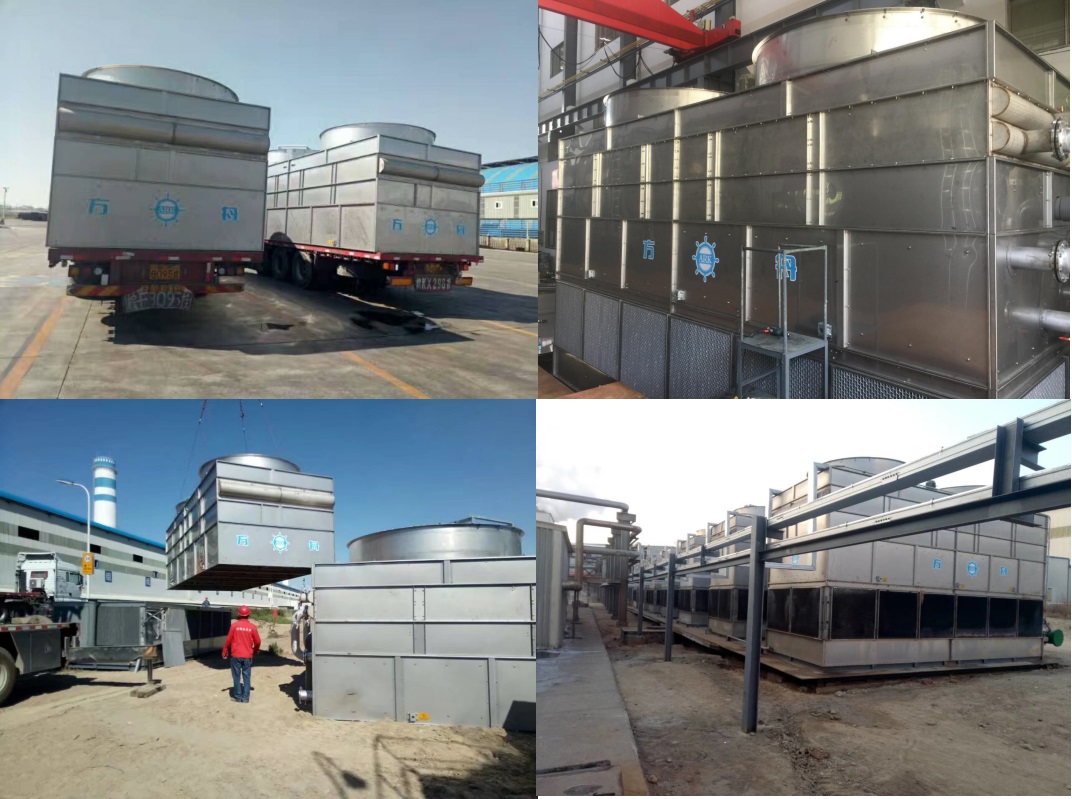

正在使用中的客户：





新疆东方希望碳素公司















山东京博石化公司
